为什么要加电梯发电回馈设备？

一、电梯耗电量在高层楼宇中的占比：

现在电梯的使用场景越来越多，在对宾馆、酒店、写字楼、住宅、医院等用电情况调查统计后，发现电梯用电量占单位总用电量的17%-35%以上，仅次于空调的用电量，高于照明、供水等设施的用电量。目前综合节能方法有冰蓄冷节能空调、变频器节能水泵、改造LED节能灯等，但这些节能方式使用单位都基本已经改造过了。目前再节能实施就剩下电梯节能改造了!电梯节能下一步将成为城市节能的新亮点!而加装电梯发电回馈设备也是下一步城市节能的一个新趋势!

二、电梯节能降耗的方法：

在不改变原有电梯控制系统及线路情况下，在直流母线端并联后加装电梯发电回馈设备。

1、电梯节能改造的原理及方法：

通常电梯在轻载上行，重载下行和平层停梯状态下，多余的能量(含动能和势能)通过电动机和变频器转换成再生电能，并通过电缆传输到机房由控制柜上的发热电阻消耗掉(把热能散掉)。这样不停散热就会导致机房内的温度升高，需要再配备空调进行物理降温。否则电梯长时间在高温下运行会造成电梯的零部件老化损坏，容易造成死机困人或按键失灵!

安装电梯发电回馈设备后，不仅可以降低机房内的温度，不用再使用空调，还可以将这部分浪费掉的电能吸收后，再次反馈到机房内的电网上进行再次利用，从而达到节能目的。

2 、安装电梯发电回馈设备后的节能表现和优势：

(1)电梯可节能省电(30%-45%),即响应了国家节能减排的号召，达到了节能减排的功效，又实现了经济效益和社会效益的双赢 ；

(2)降低了机房温度，不会让电梯在高温下运行而造成频繁死机及出现故障 ；

(3)减少了机房内的空调工作时间或不用再安装空调了，以机房内1台3匹空调用电算，每年可省空调电费3000-5000元，机房没空调的也不用再开窗通风了，减少了灰尘进入机房 ；

(4)电梯在常温下运行可延长电梯及配件的使用寿命，节省了电梯和空调的维保费用 ；

(5)根据当地不同扶持政策，可申请相关节能改造补贴费用及进行碳交易 。

3 、影响节能效果的因素：

(1) 楼层越高的电梯，节能功效越大!

(2) 电梯曳引机功率越大，节能功效越大!

(3) 使用越频繁的电梯，节能功效越大!

(4) 运行速度越快的电梯，节能功效越大！

4、可安装电梯发电回馈设备的物业类型参考：

高层住宅18层以上、商务写字楼10层以上、酒店10层以上、医院5层以
上、政府办公大楼等公共场所和响应国家节能减排的其它建筑项目。

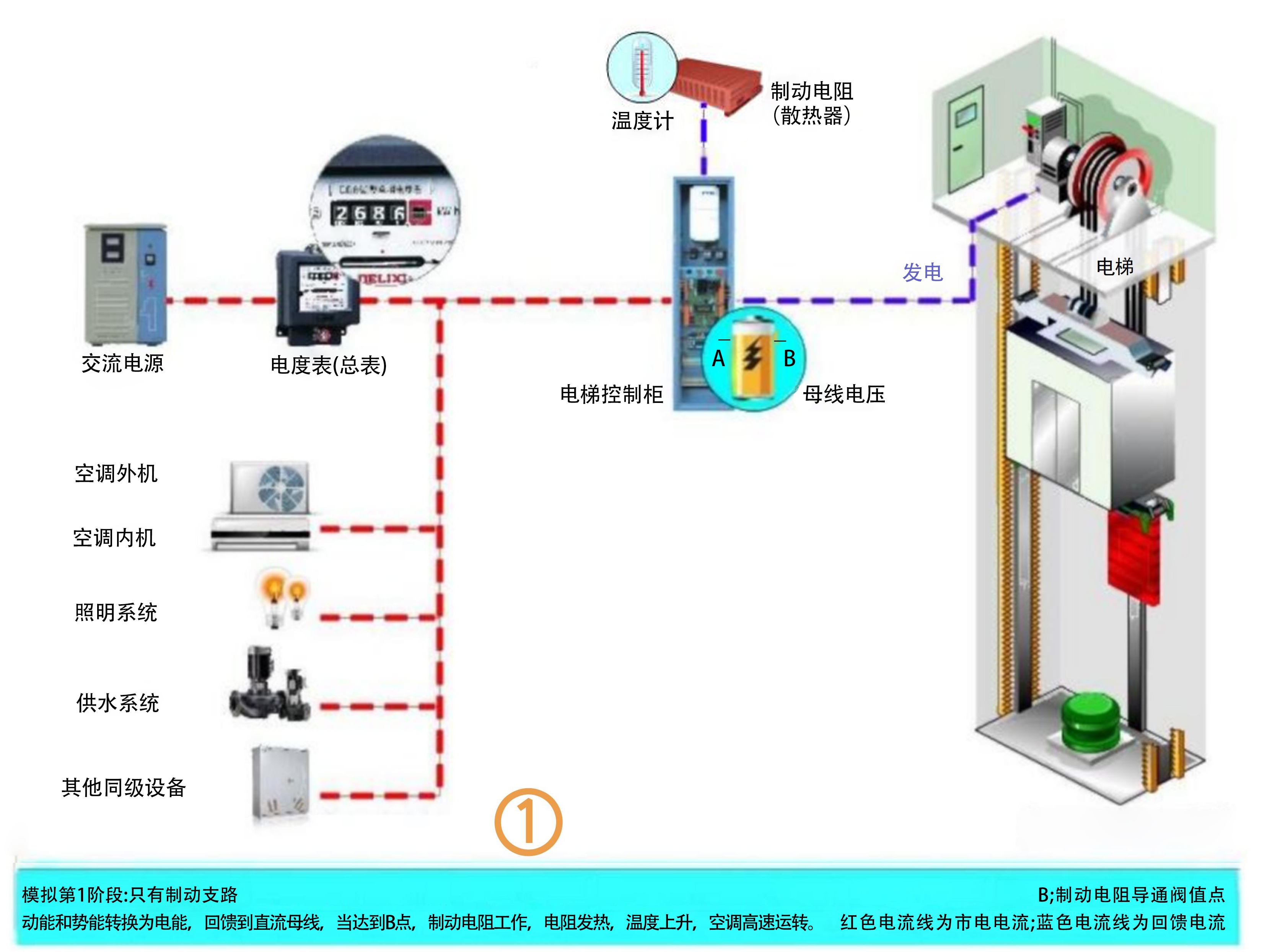

5、没有安装电梯发电回馈设备示意图

电梯运行发电时，反馈过来的电量经过制动电阻发热耗掉(制动电阻发红)电梯周边空调、照明等其他设备都处在耗电状态，这时电表飞速正转。详见上图1

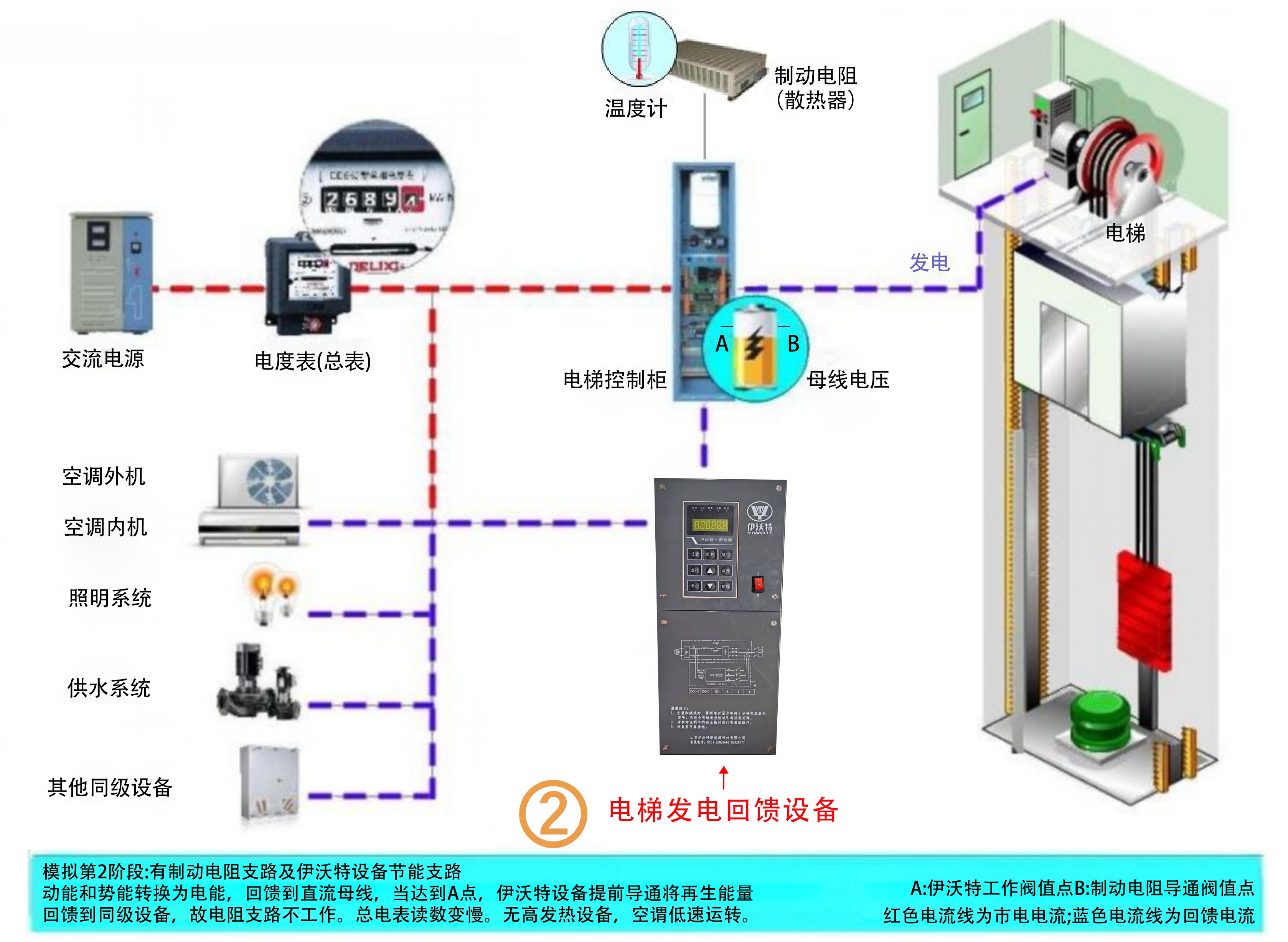

6、加装电梯发电回馈设备后示意图

电梯发电回馈设备与制动电阻并联后，电梯在发电状态下，这部分本来被.制动电阻耗掉的电能(通过散热消耗),经过电梯发电回馈设备转换成380V的三相交流电，又反回到电梯主电路上去，形成循环节能效果，如果这台电梯用不完反馈过来的电能，那么电能会向上一层电梯周边用电设备流动，比如其它电梯、空调、照明等其它设备，这台电梯的总耗电电表数字就反转，所以节电率=节电表÷(总耗电表+节能表)×100%。

如图2所示，紫色线代表回馈电路，红色代表耗能电路。当电梯发电回馈设备工作后制动电阻处于停止工作状态，因为制动电阻在500V启动,电梯发电回馈设备在480V启动(可以调),也就是说电梯发电回馈设备取代了制动发热电阻的功能。

假如电梯发电回馈设备有故障时，节电设备自身有保护功能，会出现故障代码，设备停止工作后，电梯传过来的热能、摩擦电能又能按原来路由，按照原来模式流向电梯的制动电阻，然后发热后消耗掉，从而不会影响电梯的正常使用。

7、电梯发电回馈设备与原制动系统并联后的线路图

直流电，现在经过发电回馈设备转换成三相交流电返回到电梯主电路上，电梯的耗电量不变，经过总表的电量减少了。比如：这台电梯耗电量每月用600度，经过总表的电也是600度，加装电梯发电回馈设备后，如果回馈电表是180度，这台电梯耗电量还是600度不变，但经过总表的600度-180度=420度，从而达到了节能目的。

① 现象：如果经过电梯发电回馈设备反馈过来的电量这台电梯消耗不完，那么电量会向上一层运动，如果经过总表，总表是机械电表，那么总表会反转。

节能换算公式：

节电率=回馈电表÷(总耗电表+节能表)×100%，同样180度÷(420+180)度= 30%

② 加装电梯发电回馈设备后，制动电阻停止工作不再发热，机房内恢复常温，机房内的空调和换气风扇可以停止使用，或使用时间减少，也起到一定节能目的。

③ 如果没有加装电梯发电回馈设备的，制动电阻会发热耗电，会增高机房内的温度，电梯及控制柜零部件长时间在高温下工作，性能会减弱，常常会引起电梯故障，如死机、困人等现象，死机最常见的就是电梯在发电状态下，制动电阻发热消耗余电有延迟现象，这时控制柜内的变频器也会发热，温度过热就会自身断电保护，需要重启电梯才行，特别是老旧电梯，死机现象非常频繁。

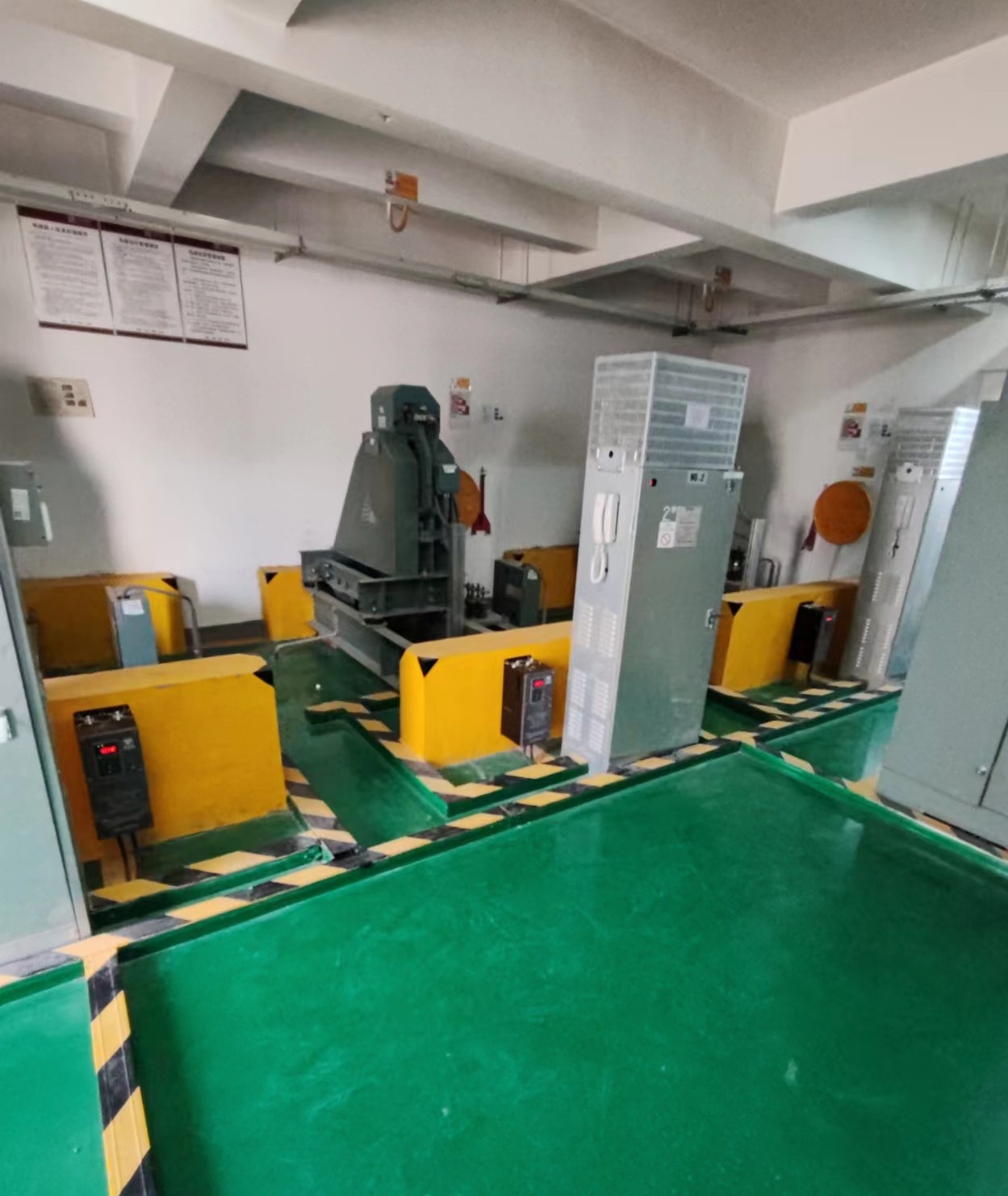

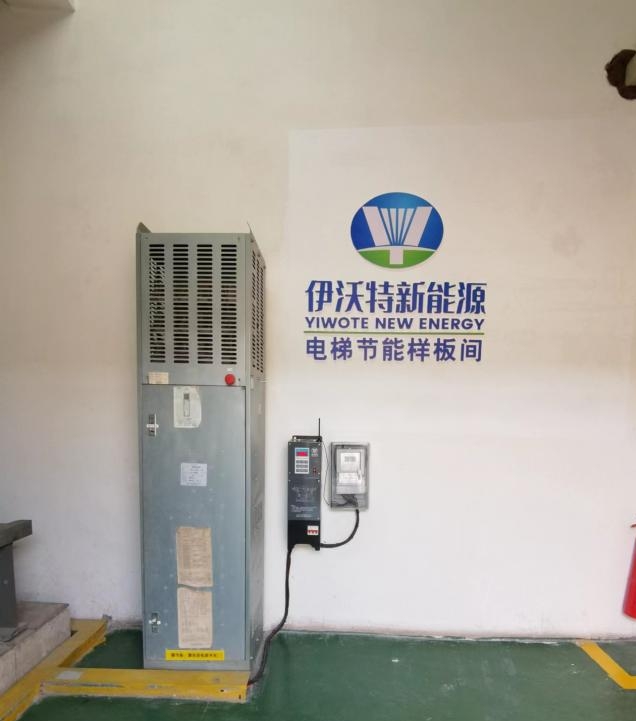

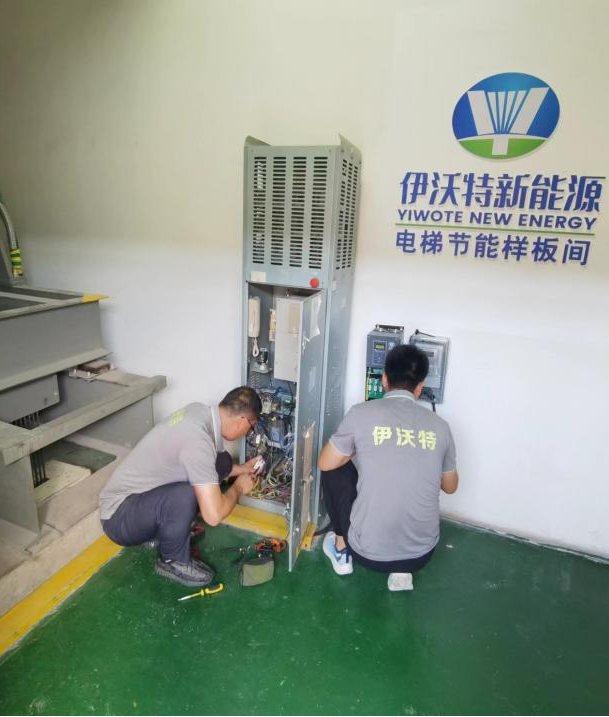

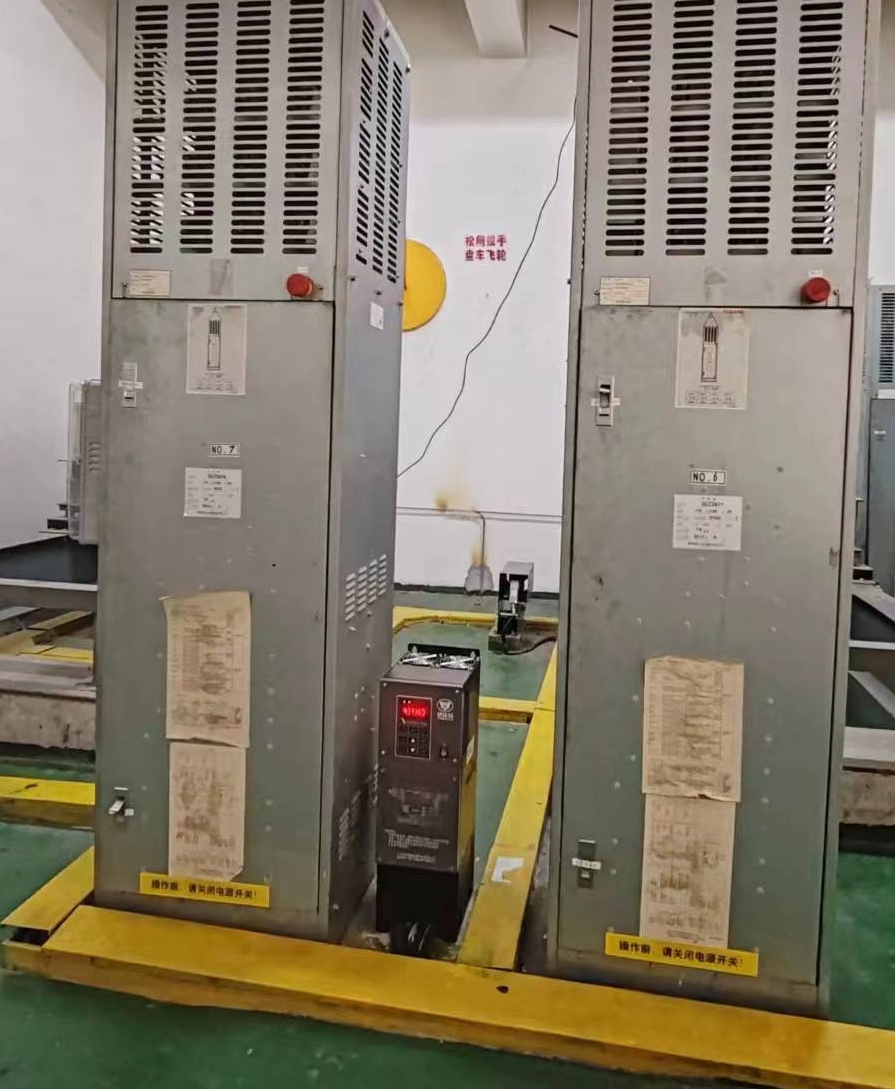

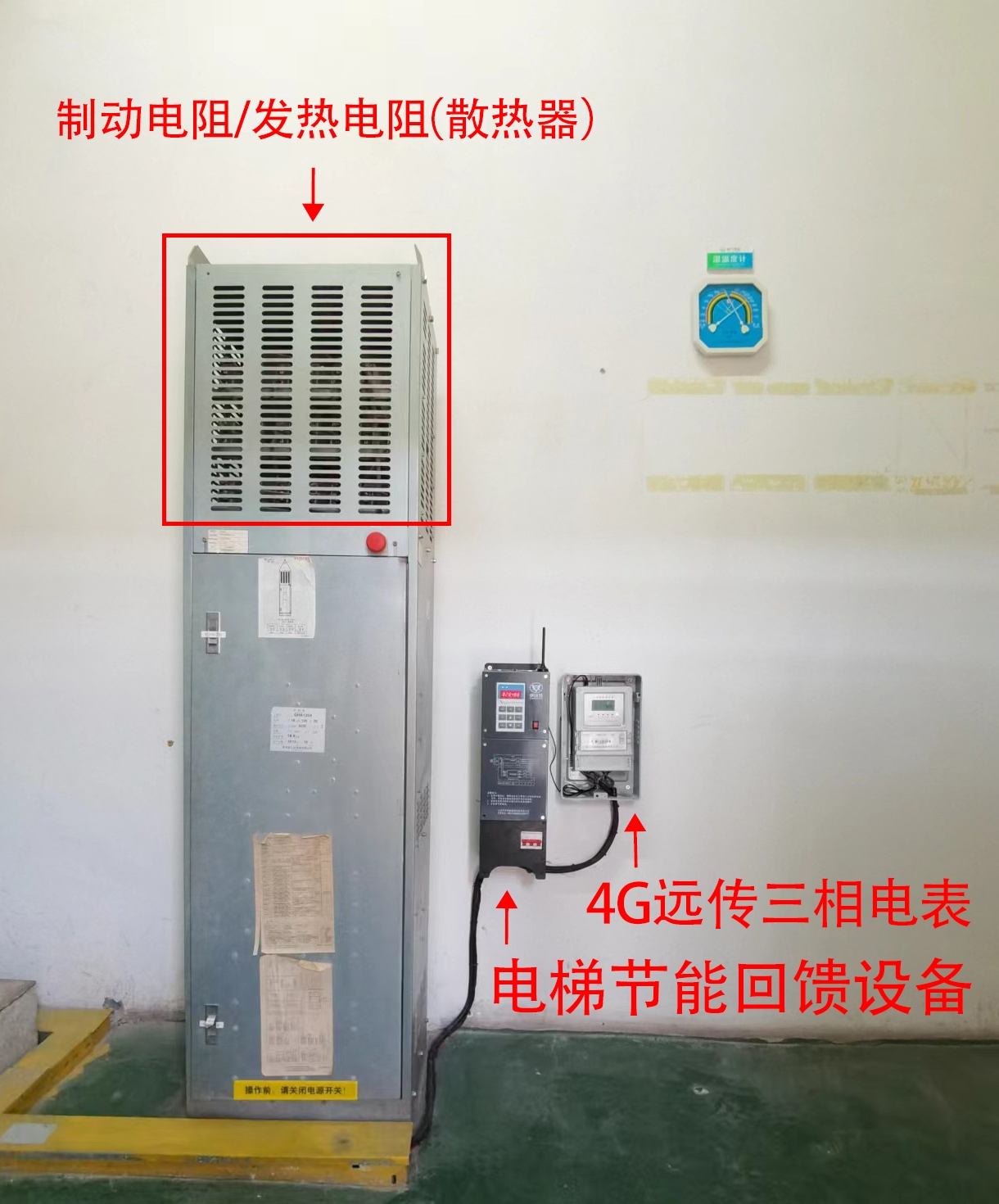

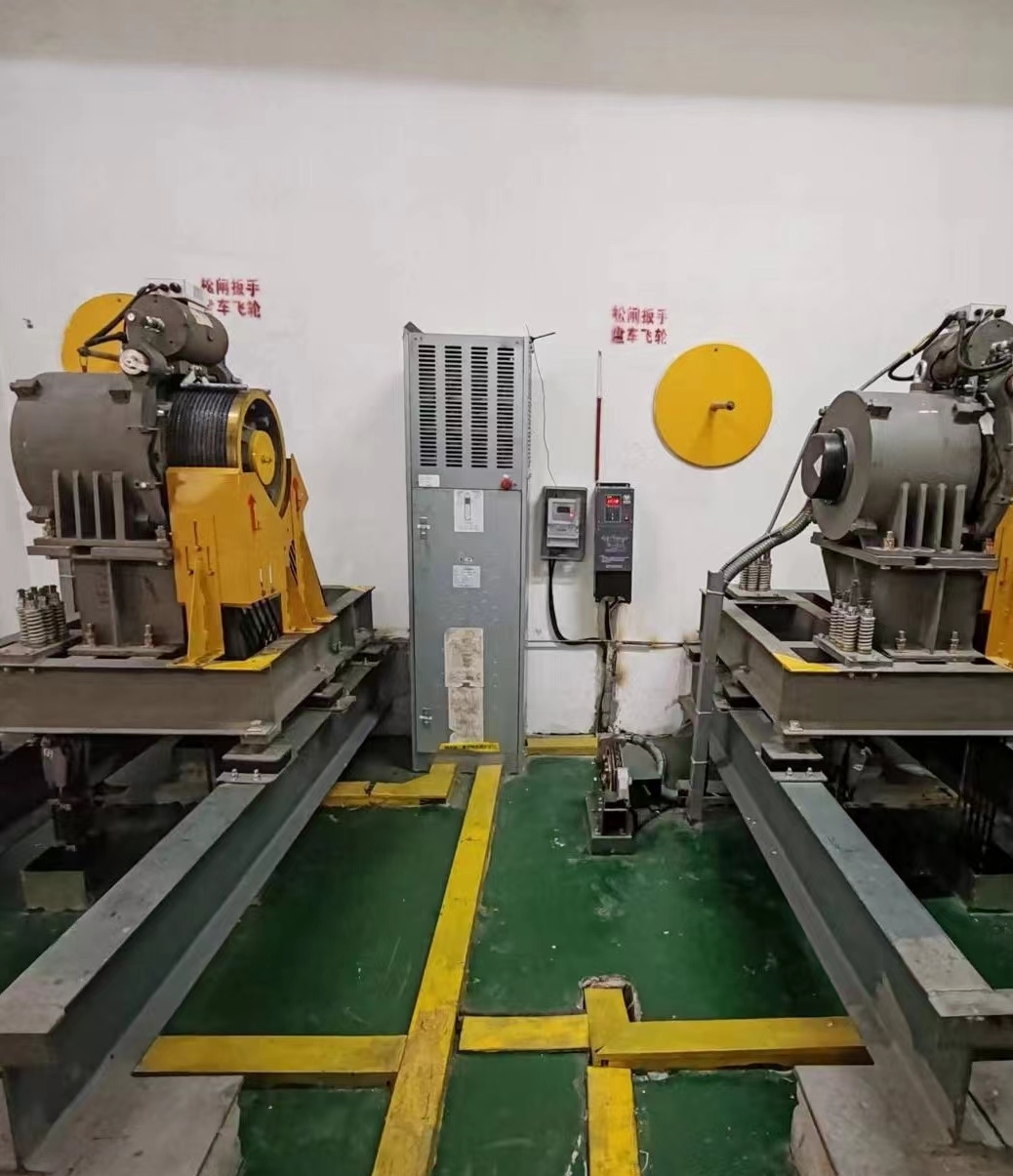

8、安装电梯发电能量回馈设备后的现场图片

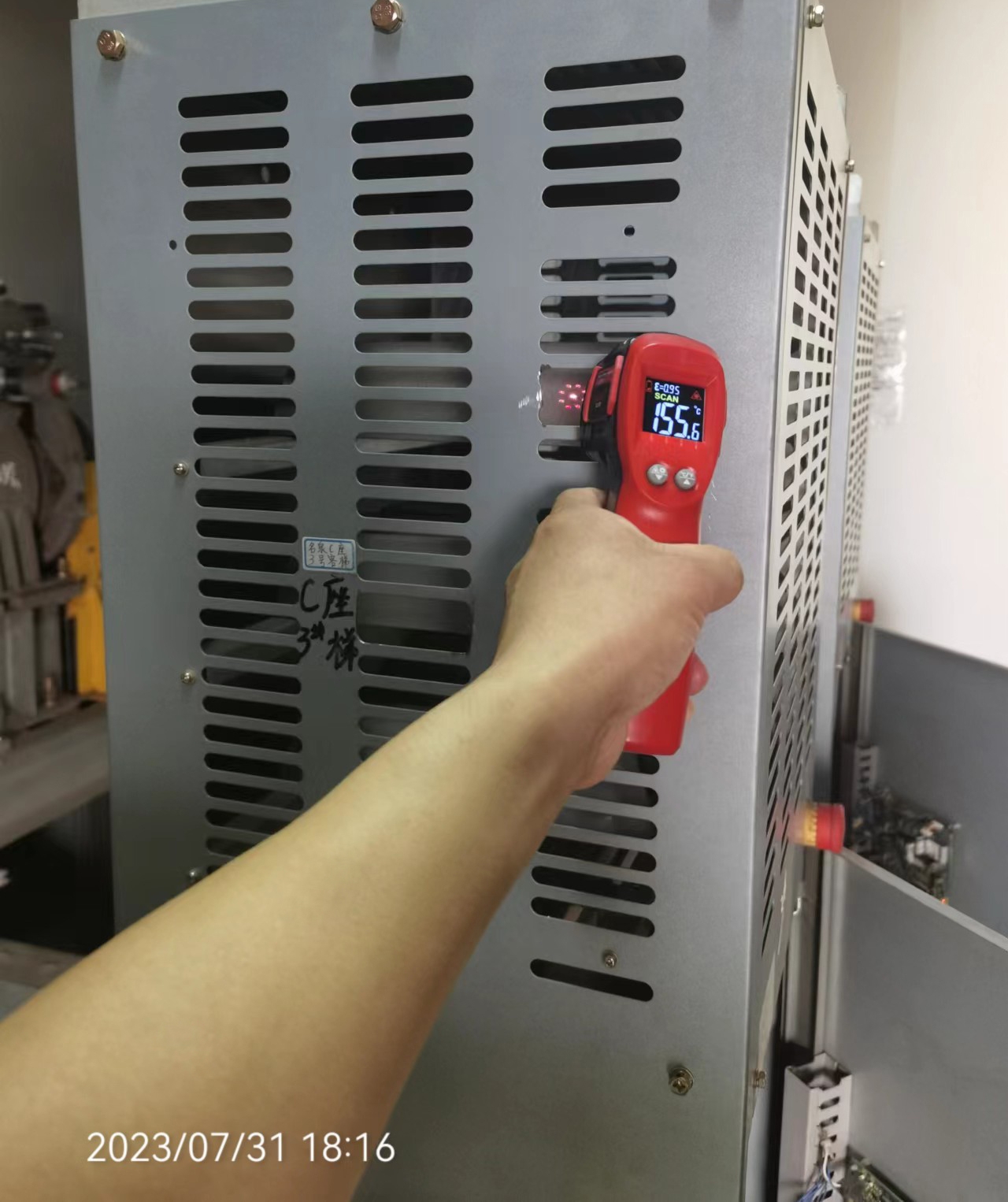

安装设备前发热电阻温度: 155.6 ℃

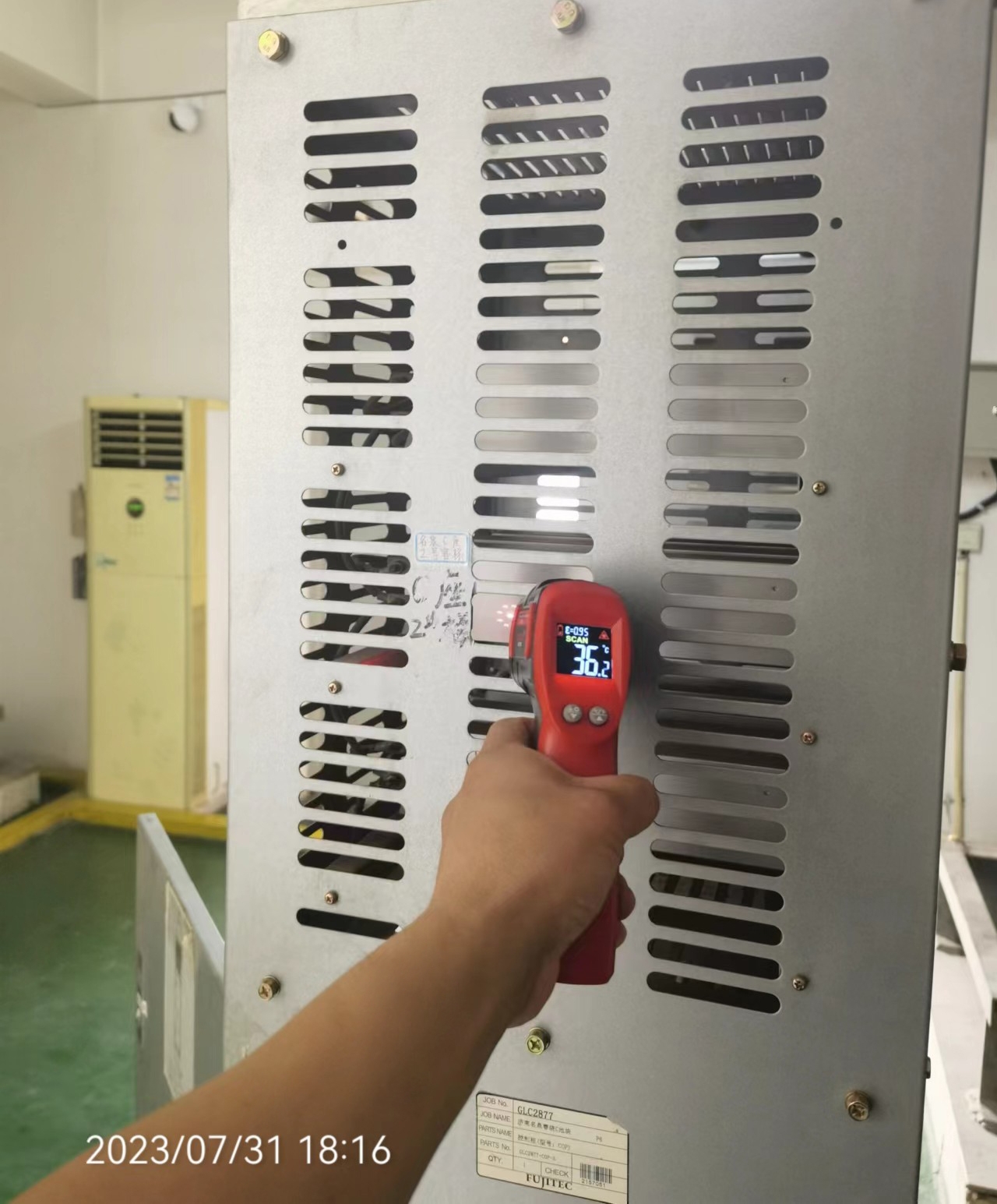

安装设备后发热电阻温度: 36.2 ℃

山东伊沃特新能源科技有限公司
山东济南天桥区堤口68号名泉广场C座写字楼23层

电话：0531-82828666、82828777
邮箱： ywtxny@126.com

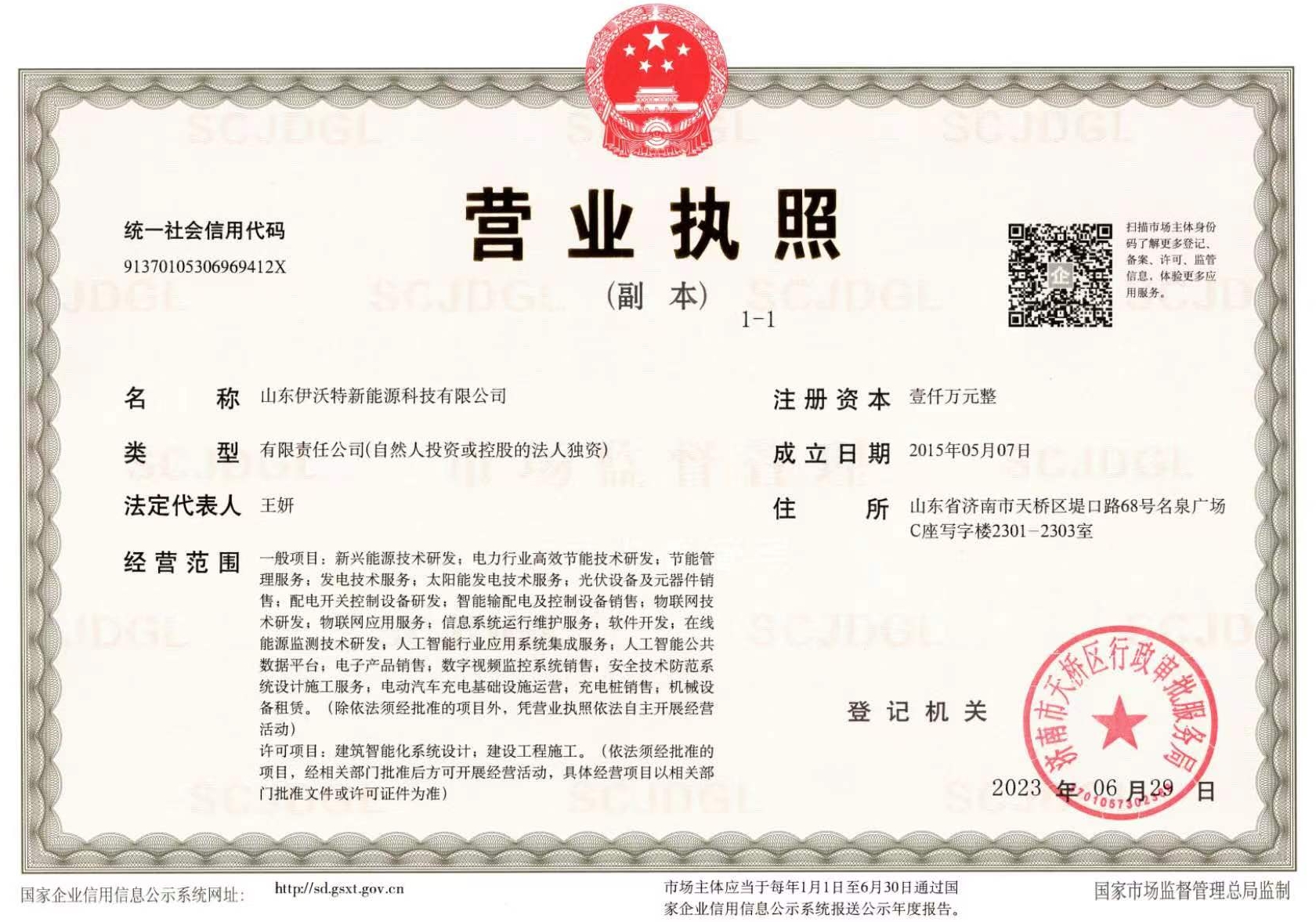

公司营业执照：
